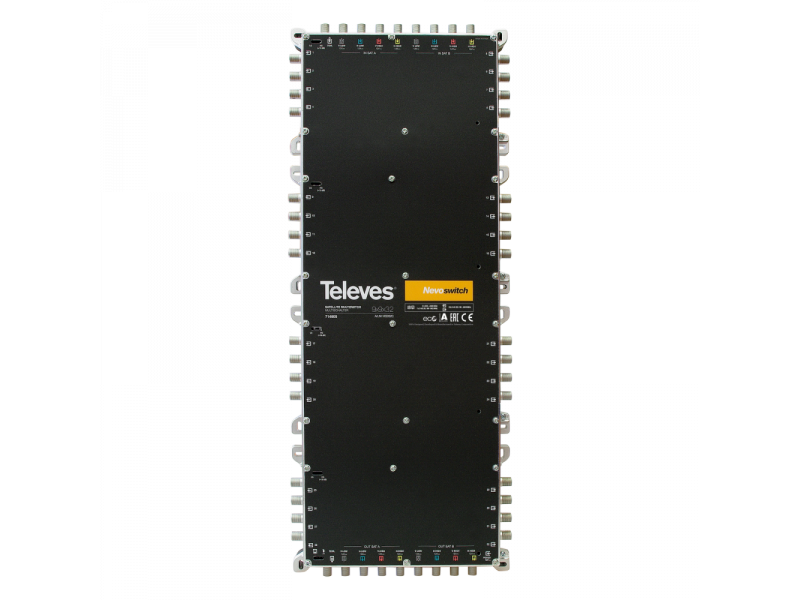

MULTISWITCH 9 IN 24 TERMINALE/CASCATA
Multiswitch da 9 ingressi (uno terrestre e 8 per due satelliti, entrambi con le loro quattro polarità) e 32 uscite utente.
Tramite un semplice interruttore, è possibile utilizzarlo come terminale (tipologia a stella) o cascata.
| Tipo | 9x9x32 | ||
| Intervallo frequenze |
MHz | SAT | 950 ... 2200 / 2400 |
| RF | 88 ... 862 | ||
| RET | 5 ... 65 | ||
| Massimo livello di ingresso |
dBμV | SAT | 112 |
| RF | 90 | ||
| Perdite di passaggio |
dB | SAT | 8 ... 13.5 / 18 |
| RF | 8 | ||
| RET | 12 | ||
| Perdita di derivata 1..8 / 9..16 / 17..24 / 25..32 |
dB |
SAT(1) | 0/4/8/12 |
| RF | 4/6/8/10 | ||
| RET | 34/37/40/43 | ||
| Isolamento | dB | H/V | >30 |
| Users | >25 | ||
| Passaggio DC | In-Out / Out-In | ||
| Alimentazione | Vdc | PSU Trunk lines | 12 |
| User output (STB) | 12-18 | ||
| Consumo massimo | mA | PSU Low Gain(2) | 170 |
| PSU High Gain(2) | 355 | ||
| User Output (STB) | 35 | ||
| Indice di protezione | IP | 20 | |
| Intervallo di temp. | ºC | –5...+45 | |
(1)LG - 10dB.
(2)if output charged --> +45mA.
