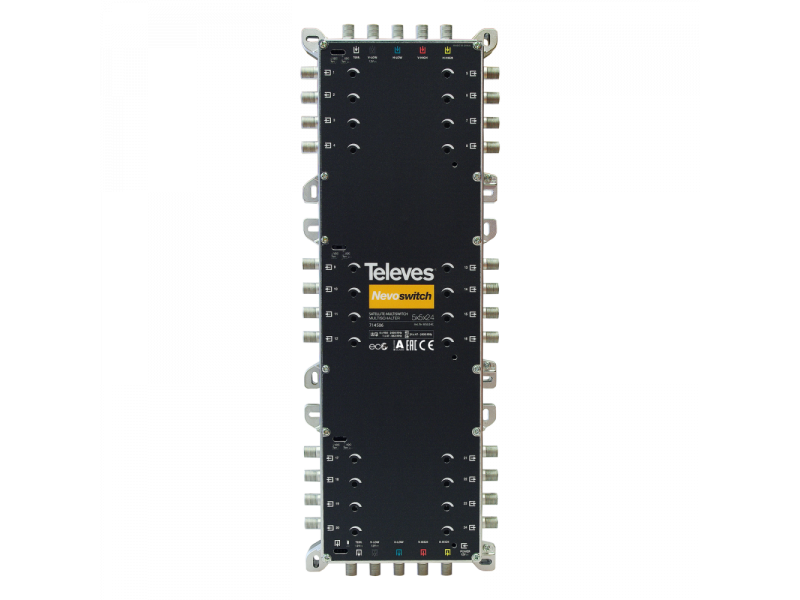

MULTISWITCH 5 IN 24 OUT TERMINALE/CASCATA
Multiswitch da 5 ingressi (uno terrestre e gli altri quattro per le polarità satellite ) e 24 uscite utente, in cascata, con un potenziometro da 12dB per le uscite utente.
Tramite un semplice interruttore, è possibile utilizzarlo come terminale (tipologia a stella) o cascata.
| Technical specif. | |||
| Type | 5x5x24 | ||
| Frequency range | MHz | SAT | 950 ... 2200 / 2400 |
| TERR | 47 ... 862 | ||
| Input level | dBμV | SAT | 105 |
| TERR | 92 | ||
| Through losses | dB | SAT | 4.5 … 9 / 12 |
| TERR | 6 | ||
| Tap losses. (2) 1..8 / 9..16 / 17..24 / 25..32 |
dB | SAT | 1(1) / 2 / 5 / - |
| TERR | 2 / 4 / 6 / - | ||
| Isolation | dB | H/V | >30 |
| Users | >25 | ||
| DC pass | In-Out / Out-In | ||
| Max. total consump | mA | PSU | 175 |
| SAT STB(4) | 35 | ||
| Temp. range. | ºC | –5 ... +45 ºC | |
| Protection level | IP | IP20 | |
(1) Gain
(2) Adjustable 0...12dB
(3) if output charged => + 25mA
(4) 35 mA + PSU POWER if not external PSU
