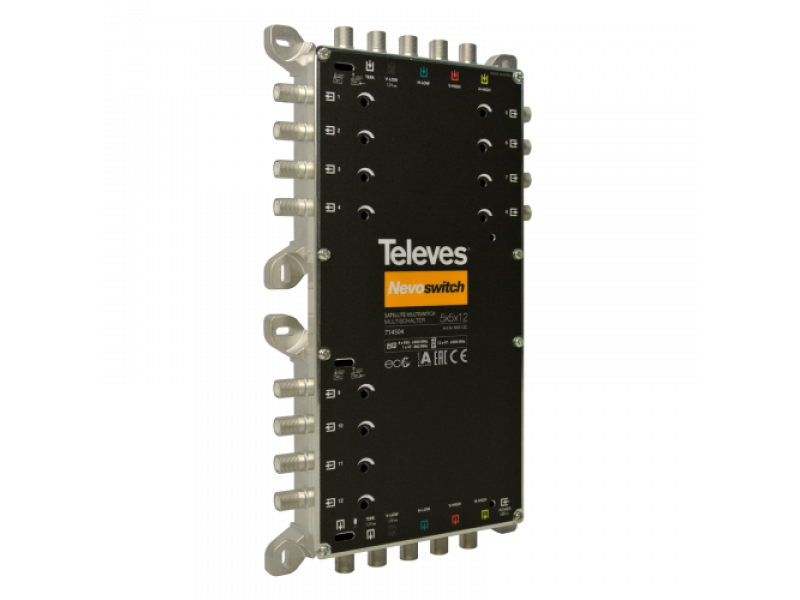

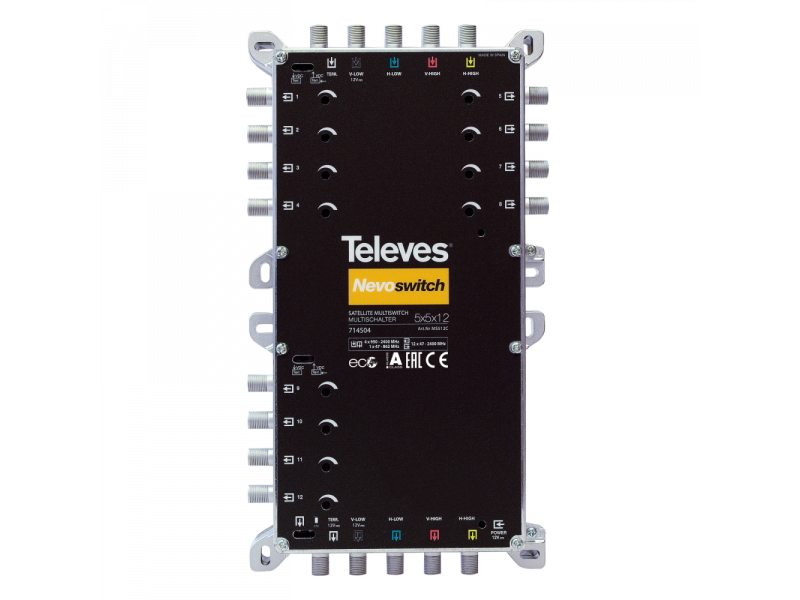

MULTISWITCH 5 IN 12 OUT TERMINALE CASCATA
Multiswitch da 5 ingressi (uno terrestre e gli altri quattro per le polarità satellite ) e 12 uscite utente, in cascata, con un potenziometro da 12dB per le uscite utente.
Tramite un semplice interruttore, è possibile utilizzarlo come terminale (tipologia a stella) o cascata.
| Specifiche tecniche | |||
| Tipo | 5x5x12 | ||
| Intervallo frequenze |
MHz | SAT | 950 ... 2200 / 2400 |
| TERR | 47 ... 862 | ||
| Livello di ingresso |
dBμV | SAT | 105 |
| TERR | 92 | ||
| Perdite di passaggio |
dB | SAT | 3 ... 6 / 8 |
| TERR | 4 | ||
|
Perdita di derivata (2) 1..8 / 9..16 / 17..24 / 25..32 |
dB | SAT | 1(1) / 2 / - / - |
| TERR | 2 / 4 / - / - | ||
| Isolamento | dB | H/V | >30 |
| Users | >25 | ||
| Passaggio DC | In-Out / Out-In | ||
| Consumo massimo | mA | PSU | 85 |
| SAT STB(4) | 35 | ||
| Intervallo di temp. | ºC | –5 ... +45 ºC | |
| Indice di protezione | IP | IP20 | |
(1) Gain
(2) Adjustable 0...12dB
(3) if output charged => + 25mA
(4) 35 mA + PSU POWER if not external PSU
