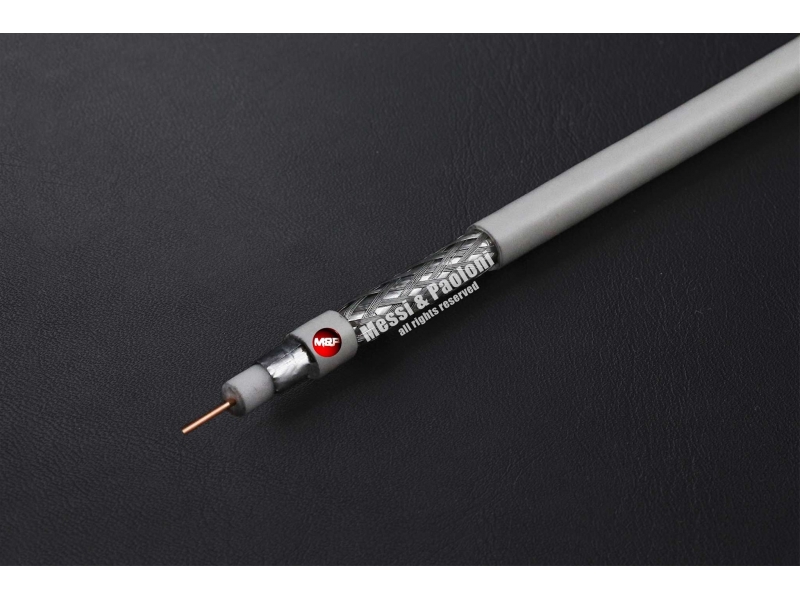

CAVO SPEEDY 6 ( 6,5mm con Svolgicavo)
BOX 100 mt.
CAVO COASSIALE SATELLITARE a 75 Ohm per ricezione satellitare.
Guaina in PVC ad alta resistenza ANTISTRAPPO per uso in canalina. PVC Ø 6,5 ± 0,15 mm
Nastro schermante triplo strato di grande efficacia contro le interferenze ad alta frequenza. AL-POL-AL copertura 100%
Dielettrico in polietilene espanso fisicamente. PEG Ø 4,6 ± 0,05 mm
Conduttore in rame pure Cu), trattato con procedimento termico che ne garantisce una elevata flessibilità nei piegamenti. Cu Ø 1,02 mm
Schermo speciale ad alta resistenza, realizzato con lega tenace in alluminio-magnesio (AlMg). La trecciatura è operata tramite macchine 16 spole, MOLTO EFFICACE CONTRO I DISTURBI IMPULSIVI. COPERTURA : 65% 96 fili
CARATTERISTICHE ELETTRICHE
Impedenza Nominale : 75 Ohm±3
Capacità : 52 pF/m±2
Velocità di propagazione : 85 %
ATTENUAZIONE (a 20°C)
MHz 5 dB/100m 1,1
MHz 50 dB/100m 4,4
MHz 200 dB/100m 8,4
MHz 470 dB/100m 13,5
MHz 800 dB/100m 18,0
MHz 860 dB/100m 18,6
MHz 1000 dB/100m 20,6
MHz 1750 dB/100m 28,3
MHz 2050 dB/100m 31,1
MHz 2150 dB/100m 31,9
MHz 2400 dB/100m 33,9
MHz 3000 dB/100m 39,1
PERDITE CUMULATIVE DI RIFLESSIONE (SRL)
MHz 30-470 >28 dB
MHz 470-860 >25 dB
MHz 860-2150 >22 dB
EFFICIENZA DI SCHERMATURA :
MHz 30-1000 >85 dB
MHz 1000-2000 >82 dB
MHz 2000-3000 >80 dB
Impedenza di trasferimento (return path) : <5 mOhm/m
Resistenza conduttore interno : 22 Ohm/Km
Resistenza conduttore esterno : 31,0 Ohm/Km
Prova di tensione della guaina (spark test) : 4 kV
IMBALLO STANDARD tipo e metri : SCB100 (scatola cartone con bobina svolgicavo da 100m)
Connettori “F” PPC a compressione : EX6-5,1/8,3 / EX6-5,1/8,3-A
Connettori “F” a crimpare : MP-CRP 7
Connettori “F” a vite : C.TV.FM.7
