CAVO A++ DIGISAT 823 ELITE 6.8 mm - BOX 100 mt.
BOX 100 mt.
[Cavo da 6,8mm]
CAVO SATELLITARE DIGITALE in Classe A++ (LTE READY) per DVB-T, e ricezione. Le sue eccezionali prestazioni lo pongono di gran lunga ai vertici dei cavi di categoria 6,8 mm.

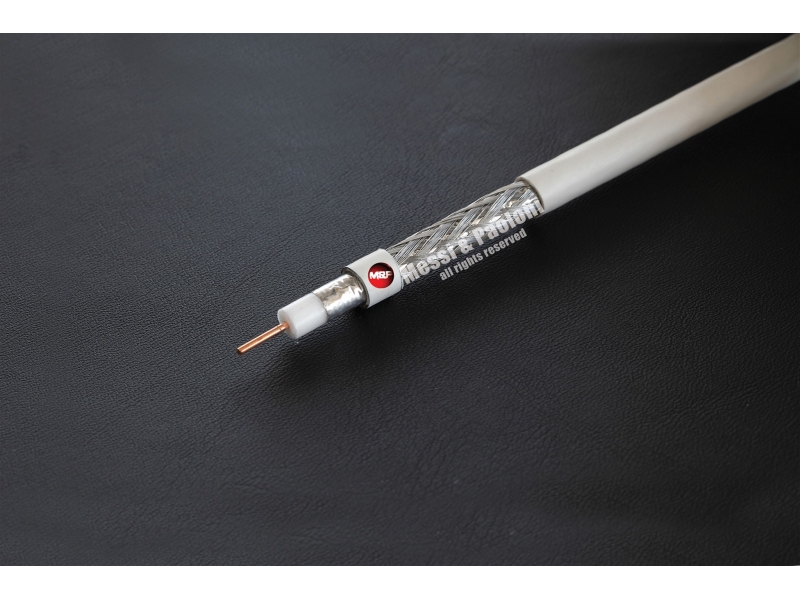

- Guaina in PVC ad alta resistenza ANTISTRAPPO per uso in canalina. PVC Ø 6,8 ± 0,15 mm
- Nastro schermante triplo strato di grande efficacia contro le interferenze ad alta frequenza. AL-POL-AL copertura 100%
- Dielettrico in polietilene espanso fisicamente ad alta pressione, a TRIPLO STRATO PEG Ø 4,8 ± 0,05 mm
- Conduttore in rame puro al 99,99% trattato con procedimento termico che ne garantisce una elevata flessibilità nei piegamenti. Cu Ø 1,13 mm
- Schermo speciale ad alta resistenza, realizzato con lega tenace in alluminio-magnesio (AlMg). La trecciatura è operata tramite macchine a 24 spole, (50% in più di incroci rispetto alle treccie tradizionali fatte con 16 spole). MOLTO EFFICACE CONTRO I DISTURBI IMPULSIVI COPERTURA : 82% 144 fili
CARATTERISTICHE ELETTRICHE
- Impedenza nominale Ohm±3 75
- Capacità pF/m±2 52
- Velocità di propagazione % 85
- Attenuazione (a 20° C)
MHz 5 dB/100 m 1,0
MHz 50 dB/100 m 4,0
MHz 200 dB/100 m 7,6
MHz 470 dB/100 m 11,8
MHz 860 dB/100 m 16,2
MHz 1000 dB/100 m 17,6
MHz 1750 dB/100 m 23,8
MHz 2050 dB/100 m 25,8
MHz 2150 dB/100 m 26,5
MHz 2400 dB/100 m 28,1
MHz 3000 dB/100 m 31,8
- Perdite cumulative di riflessione (SRL)
30-470 MHz dB >33
470-860 MHz dB >30
860-2150 MHz dB >26
- Efficienza di schermatura :
30-1000 MHz dB >105
1000-2000 MHz dB >100
2000-3000 MHz dB >90
- Impedenza di trasferimento (return path) mOhm/m <0,9
- Resistenza conduttore interno Ohm/Km 17,5
- Resistenza conduttore esterno Ohm/Km 23
- Prova di tensione della Guaina (spark test) 4 kV
